PCB một mặt của nhà sản xuất Bảng mạch nấu cơm cải tiến 94v0 với kết thúc bề mặt cơ sở FR4 OSP

PCB một mặt của nhà sản xuất Bảng mạch nấu cơm cải tiến 94v0 với kết thúc bề mặt FR4 OSP.

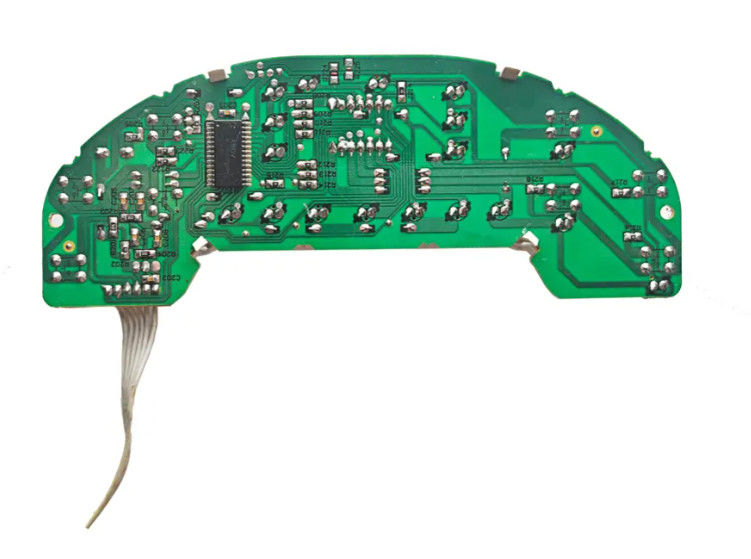

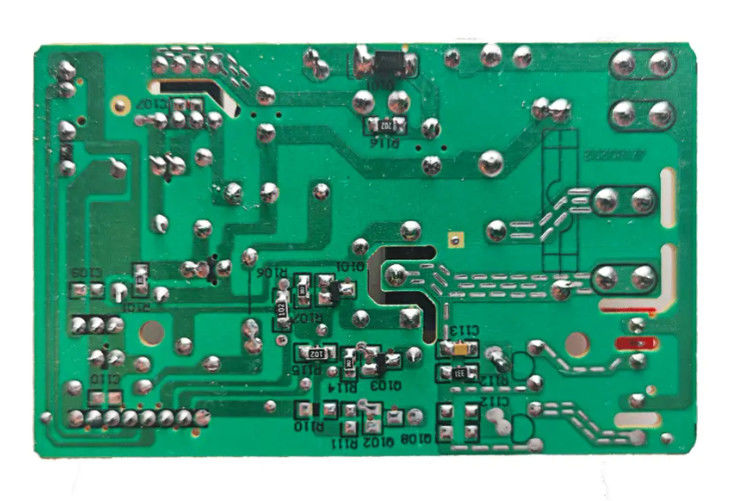

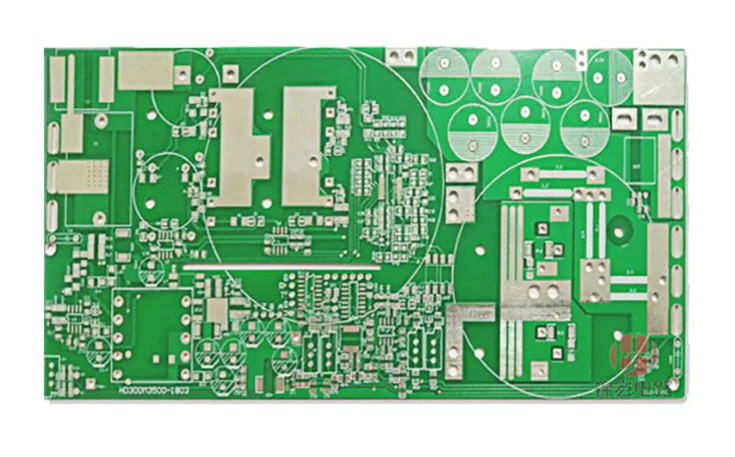

PCB một mặt của nhà sản xuất đề cập đến một bảng mạch in có mạch và các thành phần được gắn trên một bên của bảng.PCB đã được thiết kế đặc biệt cho một bảng mạch nấu cơm 94V0 được cải tiếnDưới đây là mô tả các khía cạnh chính của PCB này và quy trình sản xuất của nó, bao gồm việc sử dụng vật liệu cơ sở FR4 và kết thúc bề mặt OSP:

Thiết kế PCB một mặt:Nhà sản xuất tạo ra một thiết kế cho PCB một mặt đáp ứng các yêu cầu cụ thể của bảng mạch nấu cơm 94V0 được cải tiến.Thiết kế bao gồm bố trí và vị trí của các thành phần, định tuyến các dấu vết tín hiệu, quản lý năng lượng, điều khiển nhiệt độ, các tính năng giao diện người dùng và các cơ chế an toàn cần thiết cho hoạt động của nồi gạo.

FR4 vật liệu cơ bản:PCB được chế tạo bằng FR4, một vật liệu nhựa epoxy laminate sợi thủy tinh chống cháy được sử dụng rộng rãi. FR4 được biết đến với tính cách điện tuyệt vời, độ bền cơ học,và ổn định kích thướcNó cung cấp một cơ sở ổn định và đáng tin cậy cho việc lắp đặt các thành phần và đường dẫn đường mạch.

Lớp đồng và khắc:Một lớp đồng mỏng được áp dụng cho vật liệu cơ sở FR4 để tạo ra các đường dẫn cho mạch.để lại phía sau các dấu vết mạch mong muốn theo thiết kế.

Đặt thành phần:Các thành phần như vi điều khiển, tụ, điện trở, cảm biến, đầu nối và các bộ phận cần thiết khác được gắn trên một mặt của PCB.Việc đặt các thành phần được thực hiện theo thông số kỹ thuật thiết kế để đảm bảo chức năng thích hợp và sử dụng không gian có sẵn hiệu quả.

Mặt nạ hàn:Một lớp mặt nạ hàn được áp dụng cho PCB để bảo vệ các dấu vết đồng và ngăn chặn các cầu hàn không mong muốn trong quá trình lắp ráp.nhưng nó cũng có thể có sẵn trong các màu sắc khác.

Xét mặt OSP:OSP (Organic Solder ability Preservative) được sử dụng làm lớp hoàn thiện bề mặt cho PCB một mặt.OSP là một lớp bảo vệ mỏng được áp dụng cho các dấu vết đồng để ngăn ngừa oxy hóa và đảm bảo khả năng hàn tốtNó cung cấp một bề mặt phẳng và đồng đều cho các thành phần hàn trong quá trình lắp ráp.

In lụa và in truyền thuyết:Nhà sản xuất có thể thêm một lớp màn hình lụa vào PCB, bao gồm đường viền các thành phần in, các chỉ định tham chiếu và các đánh dấu khác để hỗ trợ vị trí và nhận dạng các thành phần.Có thể thêm in tiêu đề để cung cấp thông tin bổ sung, chẳng hạn như giá trị thành phần hoặc cảnh báo quan trọng.
